Радиосистема Relacart UR-111SMH

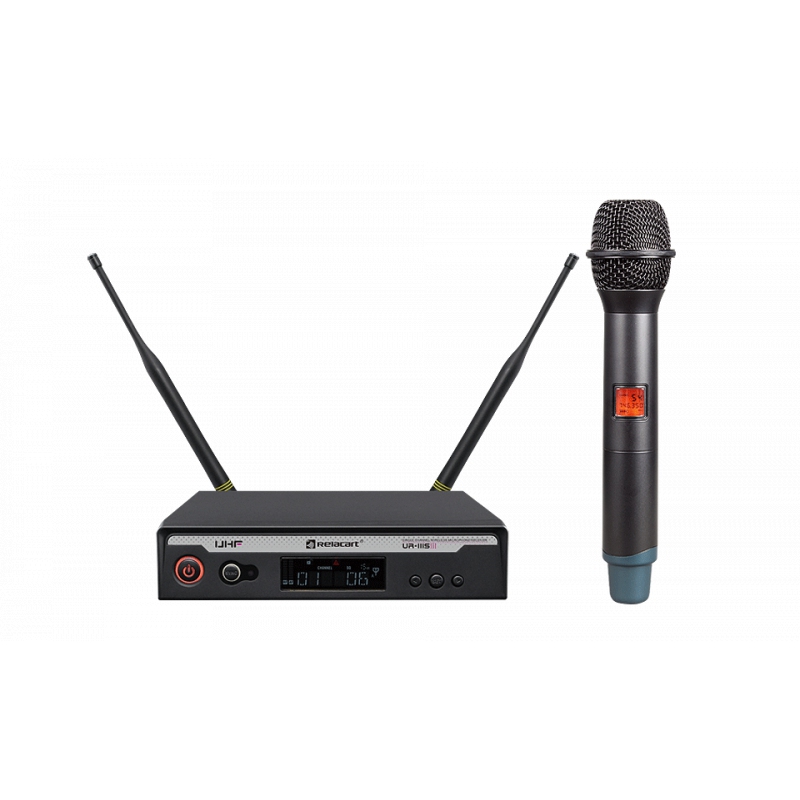

Радиосистема Relacart UR-111SMH — это одноканальный беспроводной комплект, состоящий из приемника UR-111S и ручного микрофона-передатчика UH-1 с динамическим кардиоидным капсюлем. Система предназначена для вокального озвучивания и передачи речи на мероприятиях малого и среднего формата: в караоке и барах, конференц-залах, многофункциональных залах, образовательных учреждениях, а также на живых выступлениях. Полупрофессиональная аналоговая UHF-платформа с частотной модуляцией FM и синтезом частоты методом фазовой автоподстройки (PLL) обеспечивает стабильную связь в широком радиочастотном диапазоне 522–936 МГц.

Приемник UR-111S: конструкция и органы управления

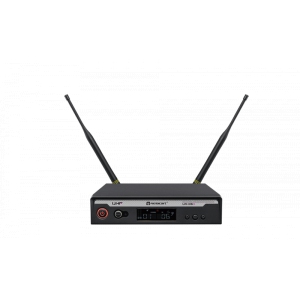

Приемник выполнен в прочном металлическом корпусе формата ½ 1U по стандарту EIA с габаритами 205×206×43 мм и массой около 1 кг. Корпус допускает как настольное размещение, так и монтаж в стандартную 19-дюймовую стойку. На лицевой панели расположен информативный LCD-дисплей, который в реальном времени показывает: текущую рабочую частоту, выбранный канал, уровень принимаемого радиосигнала (RF), уровень аудиосигнала (AF), состояние заряда батарей передатчика, усиление сигнала и статус Mute.

Органы управления приемника позволяют вручную выбирать частотный канал либо запускать автоматическое сканирование диапазона. Функция автоматического сканирования анализирует эфирную загрузку и выбирает наименее загруженную частоту, свободную от помех. Для быстрой синхронизации с передатчиком приемник оборудован инфракрасным (ИК) портом: выбранная частота передается на микрофон по ИК-каналу, что исключает необходимость ручного ввода частот на обоих устройствах.

Задняя панель приемника содержит: разъем балансного аудиовыхода XLR-M, продублированный небалансный выход 1/4″ TS Jack, разъем для подключения сетевого адаптера питания DC 12V/12W и два разъема для съемных антенн.

Ручной передатчик UH-1: микрофон и радиотракт

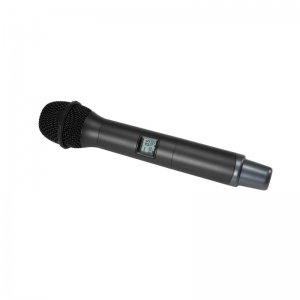

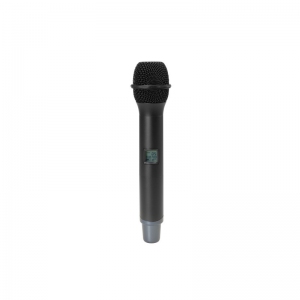

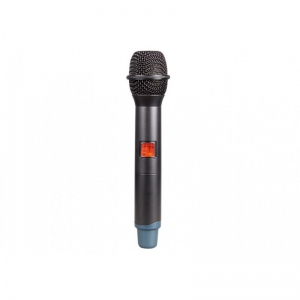

Микрофон-передатчик UH-1 представляет собой ручной динамический микрофон со встроенным радиотрактом. Корпус выполнен из прочного материала, обеспечивает удобный хват и снабжен OLED-дисплеем, на котором отображается рабочая частота, номер канала и уровень заряда батарей. Питание передатчика осуществляется от двух элементов типа AA; время непрерывной работы от щелочных батарей составляет около 10 часов, при использовании качественных элементов — до 13–15 часов.

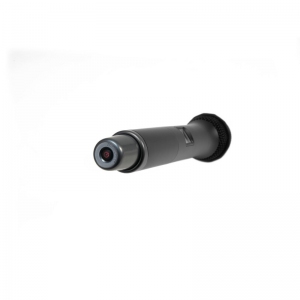

Штатный капсюль — динамический кардиоидный, оптимизированный для вокального применения. Конструкция предусматривает быструю замену капсюля: при необходимости динамический модуль можно заменить на конденсаторный (приобретается отдельно). Кардиоидная диаграмма направленности обеспечивает эффективное подавление звуков, приходящих с тыльной стороны микрофона, что снижает риск акустической обратной связи на сцене.

Передатчик оснащен ИК-приемником для синхронизации частоты с приемником, а его радиочастотный тракт построен на основе синтезатора PLL. Выходная мощность передатчика составляет 8 или 15 мВт в зависимости от региональных настроек, что при использовании в открытом пространстве обеспечивает устойчивую дальность приема до 60 метров.

Технологии подавления помех

Для защиты от помех и наводок в системе применены технологии Phase Lock Loop Frequency Control и Noise Lock. Контур фазовой автоподстройки частоты удерживает несущую частоту с точностью ±0,005%, а система шумоподавления Noise Lock блокирует нежелательные сигналы и радиочастотные наводки при отсутствии полезного сигнала с передатчика. Двойная антенная схема приемника (разнесенный прием) повышает устойчивость связи в условиях многолучевого распространения радиоволн.

Аудиохарактеристики

Аудиотракт системы обеспечивает передачу частот в диапазоне от 45 Гц до 18 кГц с неравномерностью ±3 дБ. Соотношение сигнал/шум превышает 105 дБ, коэффициент гармонических искажений составляет менее 0,7% на частоте 1 кГц. Чувствительность приемника — 5 дБмкВ при соотношении сигнал/шум более 60 дБ с девиацией 25 кГц. Максимальная девиация частоты — ±45 кГц, ширина полосы пропускания приемника — 32 МГц.

Типовые сценарии использования

Relacart UR-111SMH подходит для озвучивания ведущих и вокалистов в караоке-клубах, барах и ресторанах с живой музыкой, для проведения конференций и презентаций в переговорных комнатах, для лекций в образовательных учреждениях, для выступлений танцевальных и фитнес-инструкторов. Благодаря радиусу действия до 60 метров на открытых площадках система может использоваться на уличных мероприятиях малого формата.

Комплектация

В стандартный комплект поставки входят: одноканальный приемник UR-111S, ручной микрофон-передатчик UH-1, две съемные антенны, сетевой адаптер питания, комплект документации.
